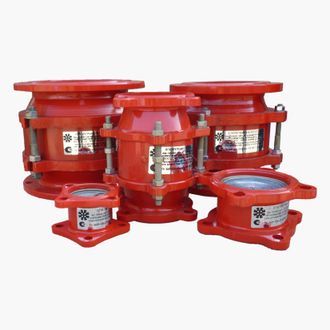

Огнепреградитель ПОК-50, ПОК-80, ПОК-100, ПОК-150
Предохранители огневые коммуникационные ПОК ТУ 3689-107-10524112-2008;ТУ 3689-002-0217636-93;ТУ 3689-013-72549097-2004;ТУ 3689-107-10524112-2008, ТУ3689-013-72549097-2004, ТУ 3689-001-62461585- ТУ 3689-009-01719561-2016
Назначение: предохранители огневые коммуникационные типа ПОК предназначены для установки на газо-нефтепроводах, работающих при давлении до 1,6 МПа (16 кгс/см2) с целью предотвращения распространения пламени по трубопроводу в случае его возникновения. Описание: по устойчивости к воздействию климатических факторов внешней среды огнепреградители изготавливаются в исполнении У и УХЛ, категория размещения 1 по ГОСТ 15150-69. Предохранители огневые ПОК имеют всю необходимую документацию и соответствующую сертификацию.
Предлагаем следующие наименования предохранителей ПОК: ПОК-50, ПОК-80, ПОК-100, ПОК-150, ПОК-250, ПОК-350, ПОК-500.
Технические характеристики ПОК: Наименование параметра ПОК -50 ПОК -80 ПОК100 ПОК150 ПОК200 ПОК250 ПОК300 ПОК350 ПОК500 Условный проход DN 50 80 100 150 200 250 300 350 500
Предохранители огневые коммуникационные типа ПОК сконструированы для монтажа на нефтегазопроводах, эксплуатирующихся при значении давлении до 1,6 МПа для прекращения распространения возникшего пламени по трубопроводу.
По невосприимчивости к действию погодных условий внешней среды клапаны изготавливаются в исполнениях У (для умеренных климатических зон) и УХЛ (для холодных климатических зон с минимальной температурой использования до –60°С категории размещения 1 по ГОСТ 15150-69.
|
Технические характеристики |
||||||||||
|
Наименование параметров |
ПОК-50 |
ПОК-80 |
ПОК-100 |
ПОК-150 |
ПОК-200 |
ПОК-250 |
ПОК-300 |
ПОК-350 |
ПОК-500 |
|
|
Условный проход DN |
50 |
80 |
100 |
150 |
200 |
250 |
300 |
350 |
500 |
|
|
Пропускная способность при сопротивлении воздушного потока 118 Па, м3/ч |
25 |
75 |
100 |
215 |
380 |
600 |
750 |
900 |
2950 |
|
|
Высота H, мм |
290 |
347 |
380 |
430 |
490 |
575 |
575 |
737 |
820 |
|
|
Диаметр D, мм |
215 |
245 |
280 |
335 |
460 |
520 |
600 |
710 |
910 |
|
|
Присоединительные размеры, мм |
D |
125 |
160 |
180 |
240 |
295 |
335 |
410 |
470 |
650 |
|
d |
18 |
18 |
18 |
22 |
22 |
26 |
26 |
26 |
33 |
|
|
n, шт |
4 |
8 |
8 |
8 |
12 |
12 |
12 |
16 |
20 |
|
|
Масса, кг, не более |
16,5 |
30 |
39 |
55 |
61 |
150 |
245 |
305 |
560 |
|
